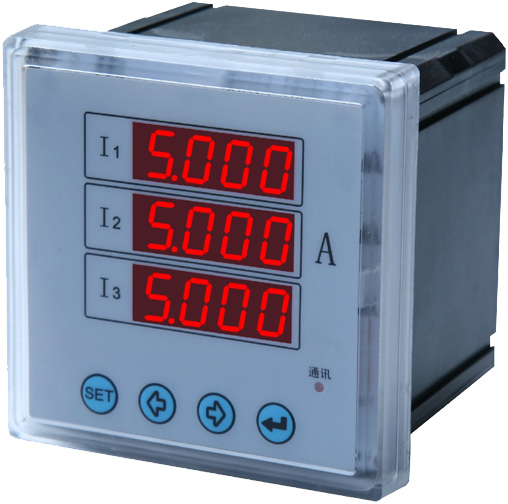

CK-100/200电压电流测量仪表

简短介绍:CK-100/200电压电流测量仪表
CK-100/200电压电流测量仪表
>> CK-100/200电压电流测量仪表
1.概述
可编程智能电测表采用交流采样技术,能测量单相、三相电网中的电流(电压、频率),可通过面板按键开关设置倍率,采用数字显示,具有精度高,性能稳定,抗振动等优点,直接替代原有的指针式仪表。

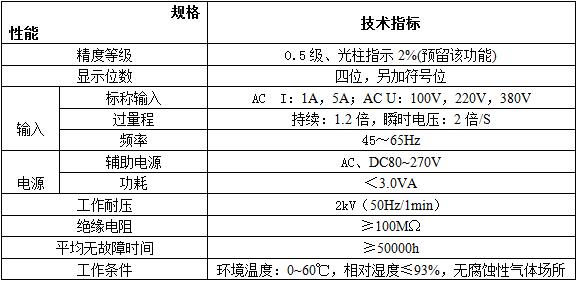

2.技术指标



3.通讯说明
3.1数据格式:
“9600,8,n,1”,其中9600为缺省波特率,如果需要可通过编程改为4800或2400,设置方法参见编程菜单(Addr为仪表地址,bAUd为波特率。)
3.2命令数据格式以及转换方法
l单相电压、电流表
查询命令数据格式:Addr 04(或03) 00 00 00 02 CRCHI CRCLO共8字节,其中Addr表示仪表的地址编号,04(或03)表示数据查询命令,00 00表示数据起始地址,00 02表示查询字(Word,双字节)长度,为查询I(或U)2个Word(共4字节),CRCHI,CRCLO分别为CRC16校验的高、低字节。
响应命令数据格式:Addr 04(或03) 04 DHI DLO 00 XX CRCHI CRCLO共9字节,其中DHI DLO为I或U(双字节)的高、低字节,是经过处理后的数值(与显示值一致,不包含小数点),XX为小数点位置。数据处理方法是 高字节×256+低字节(有符号数)除以10E,其中E就是XX的值
l三相电压、电流表
查询命令数据格式:Addr 04(或03) 00 00 00 04 CRCHI CRCLO共8字节,其中Addr表示仪表的地址编号,04表示数据查询命令,00 00表示数据起始地址,00 04表示查询字(Word,双字节)长度,为查询A、B、C四个Word(共8字节),CRCHI,CRCLO分别为CRC16校验的高、低字节。
响应命令数据格式:Addr 04 08AHIALOBHIBLO CHI CLO 00 XX CRCHI CRCLO共13字节,其中AHIALO为A(双字节)的高、低字节,B、C与A一致,是经过处理后的数值(与显示值一致,不包含小数点),XX为小数点位置。数据处理方法是 高字节×256+低字节(有符号数)除以10E,其中E就是XX的值

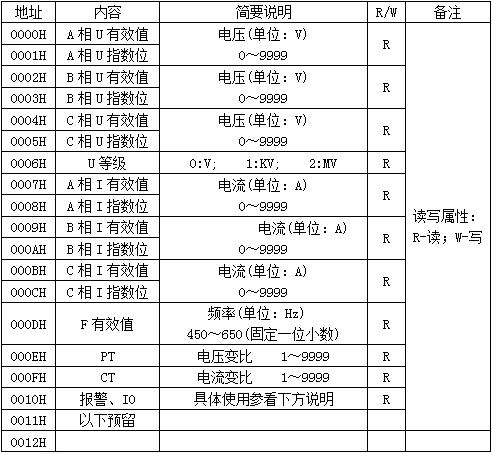

3.3三相电压 、电流表通讯参量地址表(Word):
