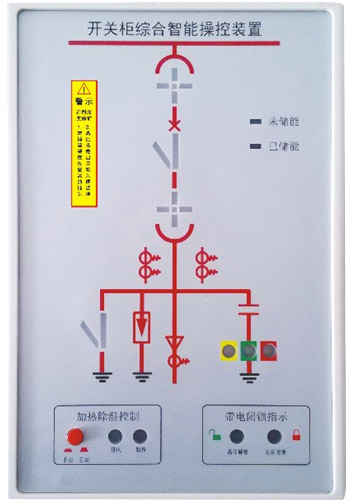

CK1000状态指示装置
一、引用标准
    本装置符合DL/T538-2006《高压带电显示装置技术条件》要求。
二、产品概述
    开关状态指示仪是根据目前中高压开关柜技术发展而开发设计的一种新型多功能、智能化动态模拟显示装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置（分、合闸状态、弹簧储能状态）、接地闸刀位置等，高压带电显示、带电闭锁及开关柜内环境温湿度的检控显示等功能于一体。该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。

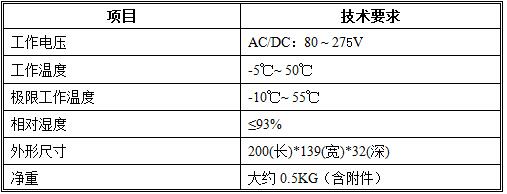

三、技术指标

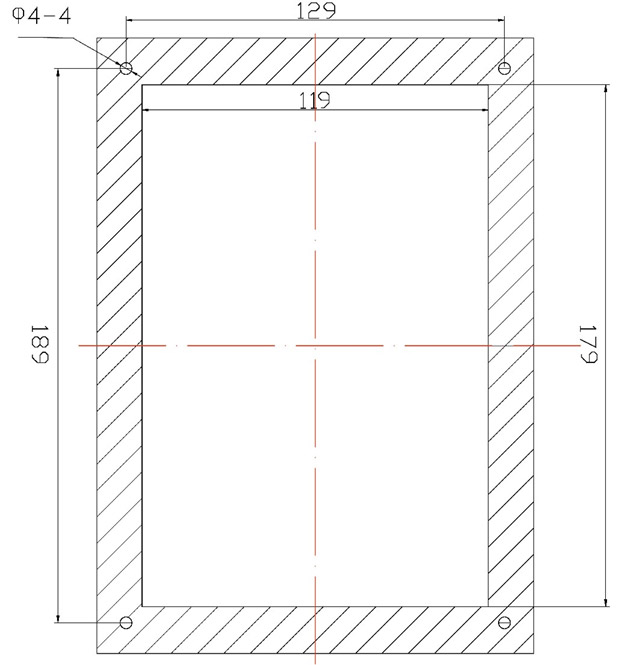

3、开孔尺寸（单位：mm）
